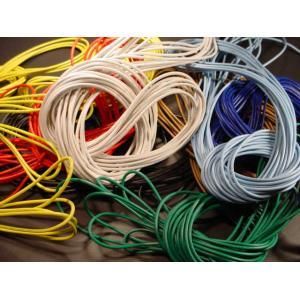

配線材料 電線0.75mm KV線
黒・赤・青・黄・緑・白・茶・紫・灰
定格温度 60度(高温部使用注意 60度を超えるところではお使いになれません)
定格電圧 300V未満 導体抵抗24.4Ω(20℃/KM)
導体>0.75mm2 30本/0.18mm 外径1.1mm
絶縁体>厚み 0.5mm 仕上外径約 2.1mm
(イタリアvercavi社 0.75sqは0.193mmx24本 仕上外径2.35mm)
AVSS 線データ
0.5sq 19本0.19mnm 仕上外径 標準1.6mm最大1.7mm
0.75 19本0.23mm 仕上外径 標準1.8mm最大1.9 mm
数量1で100mm(10cm)になります。
数量10>1000mm (1M)
KV線-----
KV線は一般の電子機器用です。柔軟性が良く経年劣化も少ないので、後からの配線には便利です。また外皮が厚く接触等にも強いです。
車両用配線のAV線ですが、最近は入手が簡単になりましたが、色がまだ限られるのと、中の銅線の数が少ないので端子等で接続する際には注意が必要です。また軽量化の為に外皮は薄くなってますので、取り回しでも気を使います。
AV線のフレキシブルタイプがありますがこちらは中身はKV線と同じ銅線数になって外皮が薄いだけです。
AVS線
AV線の更に外皮が薄くなった線になります。
A : 自動車用低圧電線 V : ビニル S : 薄肉型
用 途 自動車用(4輪、2輪)の低圧回路配線に使用します。
特 長 ワイヤーハーネスの軽量化・細径化に。
