P200E ワイアリングハーネス　自作KIT　電線のみ（チューブは別売になります。）

ワイアリングハーネス自作KIT
自作をしてみたい方向け、制作は自己責任でお願いします。

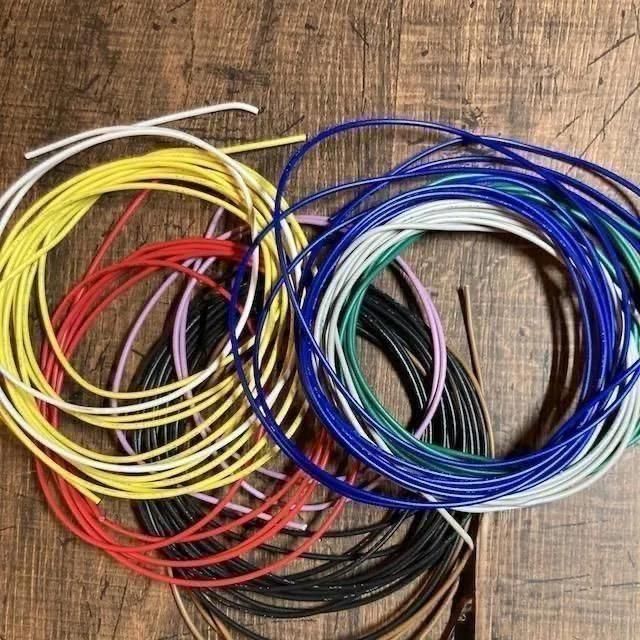

使用配線合計でカットした配線のみになります。
紙の説明書が付属します。

データを参考に切り出し、端子の取り付けをお願いします。

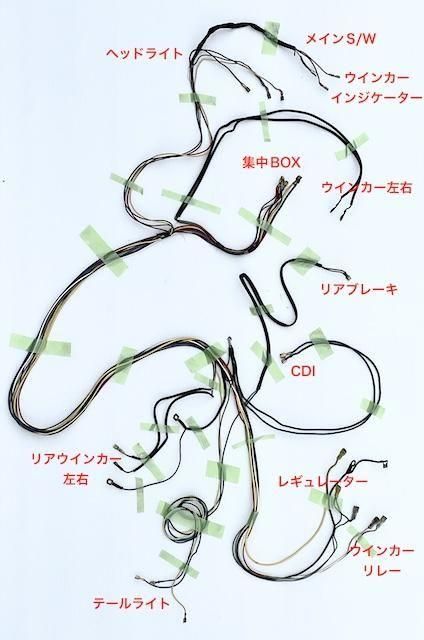

（画像は車体から取り出したハーネスになります。）

梱包サイズが嵩張るため他のご注文と一緒になる場合は大型サイズになる場合がございます。

適合車両はＣＤＩ点火　バッテリー無し　
メインスイッチ/ウインカー有タイプになります。
データは当方所有P200E（正規輸入）より。

ご注意）
黒/黄線が無いため黄線を入れますので油性ペンなどでマーキングをお願いします。
-----配線色-------------
メインスイッチ　赤　灰　緑
ヘッドライト　灰ｗ　黒　黄
前ウインカー　茶　緑
フロント集中　黒/黄　紫　赤Ｗ　白　緑　茶　黄　青
ストップスイッチ　緑　青
フライ　青　黒　緑
レギュレーター　緑/灰　黄　黒+アース
ウインカーリレー　赤　白　緑ｗ
テールランプ　黒　黄　青
リアウインカー　紫　黄/黒
既製品は上記までの配線です。
以下も分も付属します。
*ライトケースのインジケーター～ライト間
*フロントウインカーのアース。
------------------------
使用配線はKV0.75sqとAV1.25sq線になります。
KV0.75sq線
定格温度　60度（高温部使用注意　60度を超えるところではお使いになれません）
定格電圧　300Ｖ未満　導体抵抗24.4Ω（20℃/ＫＭ）
導体＞0.75mm2 30本/0.18mm 　外径1.1ｍｍ
絶縁体＞厚み 0.5ｍｍ　仕上外径約 2.1ｍｍ　

AV1.25sq線
自動車低圧電線
12V・24V兼用
公称断面積サイズ：1.25㎟
導体：50/0.18（構成）、1.5㎜（外径）
絶縁体：0.6㎜（厚さ）、2.7㎜（仕上外径）
許容電流：21A
耐熱温度：65度
ーーーーーーーーーー
適合車種
P200E VSX1T 14088>300000
PX125E VNX2T>200000
PX150E VLX1T 345649>600000
P150X VLX1T>3000

販売価格	1,700円(税込1,870円)
型番	clas3547/243566/808

※在庫数は少し前の状況を参考に表示しているため、
ご注文時には表示と異なる場合がございます。
ご注意）ご注文が確定しても実際には欠品している場合がございます。
（欠品の際は追ってご案内いたします）予めご了承ください。
