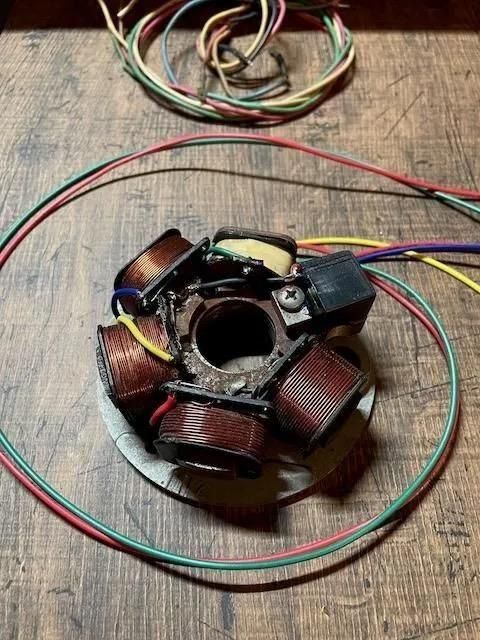

再生産ET3 ステーターコイルの配線キット AESSX1.25sq 耐熱120度

再生産ET3 ステーターコイル用の配線キットになります。

自作される方用に
自己責任で制作、装着ください。

配線用ゴムチューブは付属しません。
現在の物を再利用いただくか、お客様でご用意ください。
端子も付属しません。
灯火系(端子BOX側 187型オスx4)
点火系(CDI側 250型メスx3)

使用線
AESSX1.25sq
銅線は1.25sqとノーマルより1サイズ太くなります。
仕上外径2.1mmです。

A : 自動車用低圧電線 E : ポリエチレン SS : 極薄肉型 X : 架橋。

■用途
自動車用(4輪、2輪)の低圧回路配線で、耐熱性が要求されるエンジンルーム内等で、AEXより更に細径化が必要な部位に使用します。

■特長
AESSXは、AEXの絶縁体を薄くしたタイプで、性能はAEXと同等です。
また、AEXと同様に照射架橋し、通常のAVSS線よりも耐熱性を向上させました。

■仕様内容■
●導体
 ■公称断面積 1.25sq
 ■構成 37本/0.21mm
 ■外径 1.5mm
●絶縁体
 ■外径 2.1mm
●導体抵抗 14.6Ω/km(20℃)
●耐熱温度 120℃

-----------------------
寸法はコイル側、末端被覆から端子先端になります。


配線を抜く作業はハンダ吸い取り線で吸い取り配線を抜きます。
CDI側白と端子BOX側黒が重なっているので同時作業です。
場所が分からなくなりそうな場合は1本抜いて、1本交換で作業してください。

画像

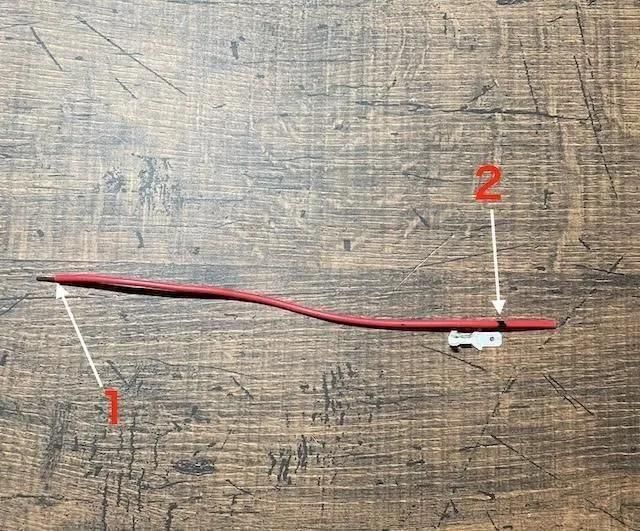

被覆を剥いたところ(1)から測り、端子先端(2)として印をつけます。すぐにカットしても良いが後から全体のバランスを取りたいのでそのまま。

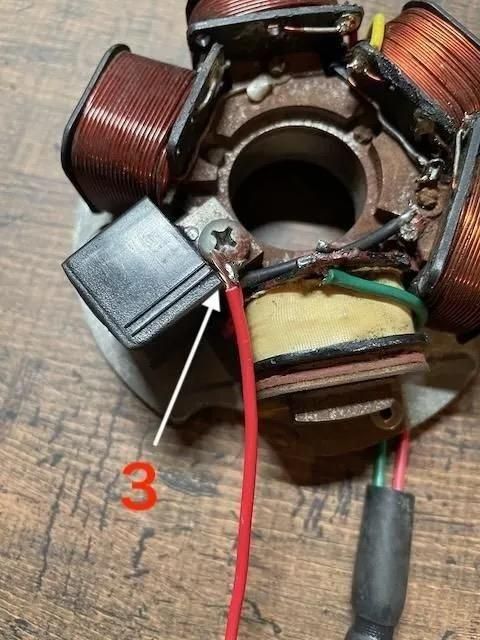

(3)コイルに線を取り付け。

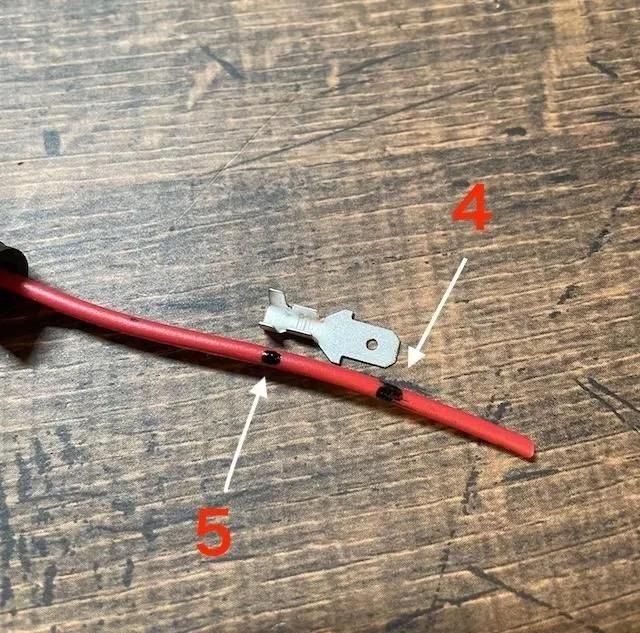

ゴムチューブを通した後にマーキング部に端子先端に合わせる(4)
(5)カシメ被覆露出位置をマーキング。
全ての線が出てから長さのバランスを合わせ再度端子位置を調整。

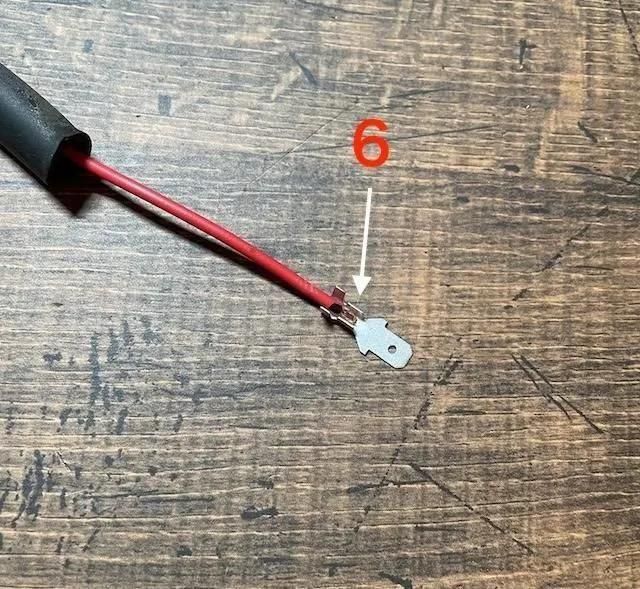

(6)端子をカシメて終了。
販売価格 460円(税込506円)
型番 clasz005

※在庫数は少し前の状況を参考に表示しているため、
ご注文時には表示と異なる場合がございます。
ご注意)ご注文が確定しても実際には欠品している場合がございます。
(欠品の際は追ってご案内いたします)予めご了承ください。
