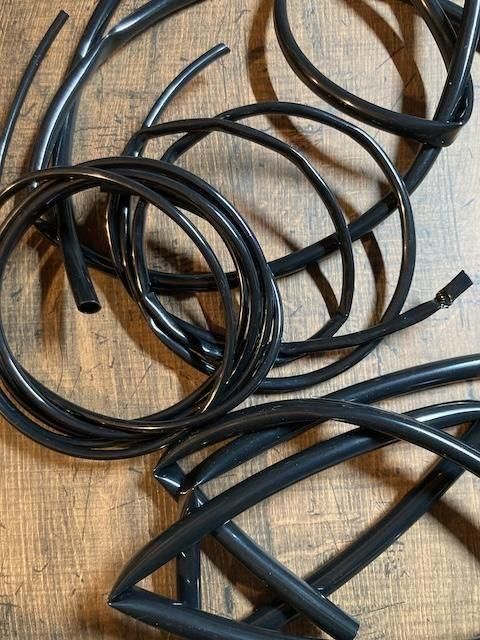

再生産ET3用 ワイヤリングハーネス制作用の配線チューブのみのセット（配線は含みません。）

自作される方用に
自己責任で制作、装着ください。

数量１で１台分です。
各サイズは１本でお渡しです
灰色が無いので黒になります。

セット内容　（少し多めにカットします。）
チューブ（使用合計）
黒　φ10mm 灰色分を足して1105mm
黒　φ8mm 1360mm
黒　φ5mm 985mm
黒　φ4mm 2320mm


チューブ寸法データ
灰　 φ10mm 　端子BOX 460mm
黒　φ10mm　
ハンドルスイッチ〜メイン 305mm
メイン（ボディ内）　740mm(ハンドル側から195mmで穴を開ける　ホーン出口）

黒　φ 8mm
テールライト　1130mm
ハンドル〜ヘッドライト　230mm

黒　φ5mm
ブレーキスイッチ　200mm
ウインカーリレー　690mm
ホーン　95mm

黒　φ4mm
CDI緑線用　660mm
CDI黒線用　630mm
ウインカースイッチ　黄線用　460mm
ウインカー本体〜ウインカースイッチ　茶線用　570mm
