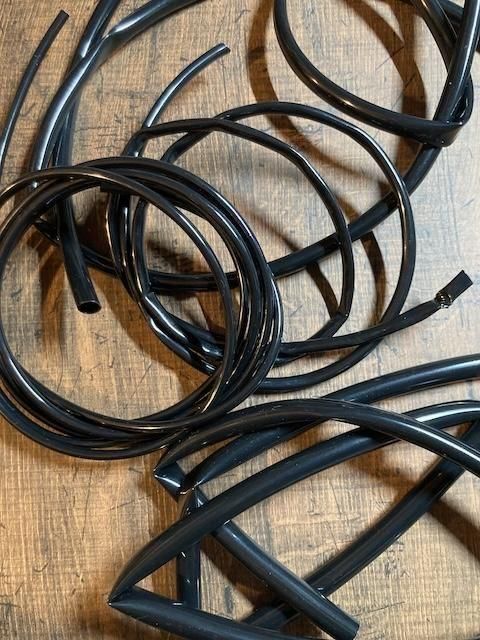

V50S/100 ビンテージシリーズ ワイヤリングハーネス制作用の配線チューブのみのセット(配線は含みません。)

V50S/90/100 ビンテージシリーズ ワイヤリング用チューブセット。
自作される方用に
自己責任で制作、装着ください。

数量1で1台分です。
各サイズは1本でお渡しです
灰色が無いので黒になります。

セット内容 (少し多めにカットします。)
黒 外径φ10mm  1050mm+450mm(灰色チューブ分)
黒 外径φ8mm 1350mm
黒 外径φ5mm 955mm
黒 外径φ4mm 1040mm+500mm(点火コイル)


配線用チューブ 寸法
端子BOXからシート下 灰色 外径φ10mm 450mm
ウインカーリレー 黒 外径φ5mm  670mm
テールライトからシート下 黒 外径φ8mm 1075mm(ボディ側グロメットあり)
ブレーキスイッチからシート下 黒 外径φ5mm 190mm
ホーンからシート下 黒 外径φ5mm 95mm
メイン(シート下 ボディ内)黒 外径φ10mm 740mm(ハンドル側から200mmの位置でホーン出口)
ハンドルスイッチ(ライトケース内) 黒 外径φ10mm  310mm
ヘッドライト(ライトケース内) 黒 外径φ8mm 275mm
ウインカーリレーからスイッチ 黄線用(ライトケース内) 黒 外径φ4mm 490mm
ウインカー本体からウインカースイッチ茶線用(ライトケース内) 外径φ4mm 550mm




販売価格 335円(税込369円)
型番 clasz005

※在庫数は少し前の状況を参考に表示しているため、
ご注文時には表示と異なる場合がございます。
ご注意)ご注文が確定しても実際には欠品している場合がございます。
(欠品の際は追ってご案内いたします)予めご了承ください。
